超低系统成本、超高性能的PWM功率开关---KP3110

必易科技的AC/DC产品线再次迎来了一位新的成员---KP3110！它是针对需要低压、小功率应用场合设计的恒压输出功率开关，最大可以支持3.5W的输出功率！特别适合小家电、辅助电源、智能照明和待机电源等应用，该产品可以提供SOT23-3L和SOP-8两种不同封装类型。

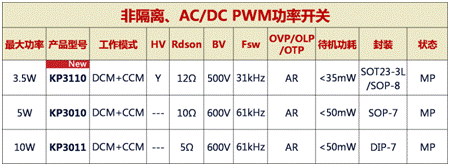

产品选型

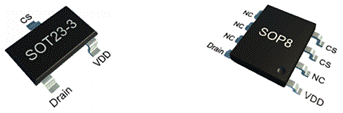

封装类型

主要特点

Ÿ —F 高精度默认5V输出

Ÿ —F 单晶圆高压制程，集成500V高压MOSFET

Ÿ —F 超低系统成本降压、升降压方案

Ÿ —F 采用峰值电流模式开关型控制方式

Ÿ —F 超低待机功耗<35mW

Ÿ —F 超低工作电流

Ÿ —F 集成自动抖频功能31kHz振荡器

Ÿ —F 集成完备的保护功能

w 过载保护(OLP)

w 过热保护(OTP)

w 逐周期电流限制(OCP)

w 前沿消隐(LEB)

w VDD过压和欠压保护

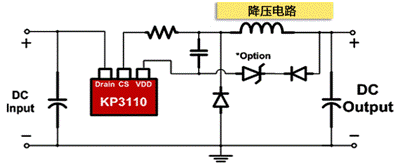

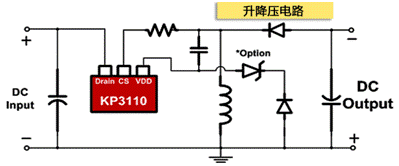

典型应用电路

设计实例一

（总共只有14个器件哦！）

输入---90-265Vac

输出---5V200mA

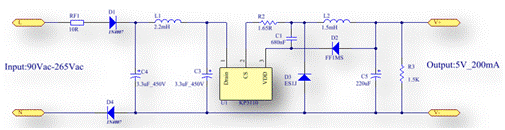

电路

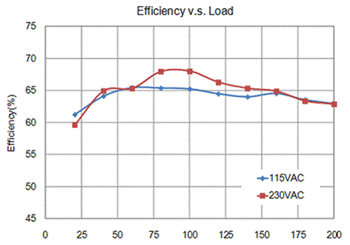

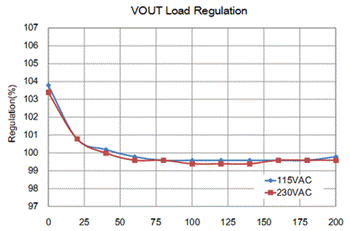

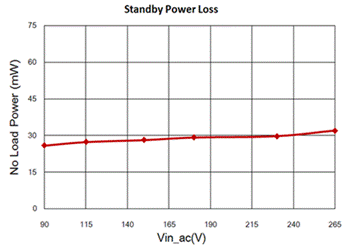

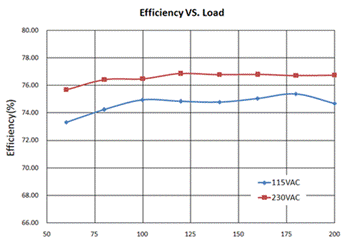

参数特性曲线

最低成本实现超低待机、超高精度输出，同时满足能源之星6级能效标准！

设计实例二

（总共只有14个器件哦！）

输入---90-265Vac

输出---12V200mA

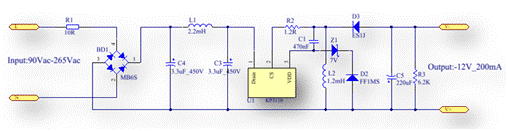

电路

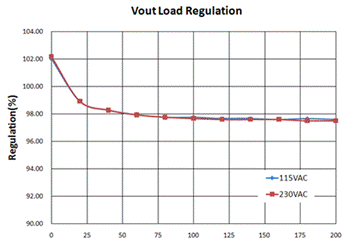

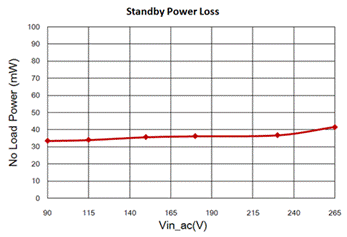

参数特性曲线

最低成本实现超低待机、超高精度输出，同时满足能源之星6级能效标准！
